ICS系列电子皮带秤用于对皮带输送过程中的散状物料进行连续称量，帮助使用单位了解“当前每小时输送多少物料”和“累计输送了多少物料”。
常见的计量需求包括：
**生产过程计量：**查看物料瞬时流量，掌握输送量及其变化。
**累计输送量统计：**记录一段运行时间内的物料累计重量。
**班次或批次统计：**结合所配仪表的复位累计功能，统计班次或批次输送量。
**生产数据采集：**选配相应接口后，将计量数据接入PLC或上位机系统。
如需按设定流量自动调整给料量，应另外明确控制仪表、调速设备和控制方案。普通皮带秤的计量功能，不代表系统已具备完整的自动给料控制配置。
电子皮带秤的选型需要同时考虑物料、输送机和安装环境。
| 工况项目 | 选型关注点 |
|---|---|
| 物料输送状态 | 散状物料能够在皮带上相对稳定地输送，给料尽量均匀 |
| 物料特性 | 提供物料名称、粒度、含水情况及是否容易粘附，便于评估积料和清扫需求 |
| 输送机结构 | 机架应有足够刚度和支撑，称重托辊与原输送机托辊匹配 |
| 安装位置 | 优先选择张力变化较小、物料运行稳定的直线段，避开落料冲击及凹凸曲线的影响 |
| 皮带运行状态 | 皮带运行稳定，控制跑偏，保持适当张紧，并与称重区托辊良好接触 |
| 安装环境 | 根据现场风雨、粉尘、温度和振动情况设置防护；露天安装需采取相应措施 |
对于短皮带、大倾角、给料波动明显、物料严重粘附或安装空间受限的现场，应先核对输送机布置与物料条件，再确定适用型号及安装方案。
1. 型号与系统动态准确度
本手册列出的系统动态准确度如下：
| 产品系列 | 手册标注的系统动态准确度 |
|---|---|
| ICS-14系列 | ±0.125% |
| ICS-17系列 | ±0.25% |
| ICS-20系列 | ±0.5% |
| ICS-30系列 | ±0.5% |
以上是手册中的系统性能指标。具体项目应结合输送机条件、使用流量、安装质量和校准情况，确认适用配置及验收要求。仪表自身的准确度不能直接代替整套皮带秤的动态准确度。
2. 系列选型参考参数
| 项目 | 手册参数或说明 |
|---|---|
| 称量范围 | 1–6000 t/h |
| 适用皮带宽度 | 400–2200 mm |
| 适用皮带速度 | 0.05–4 m/s，需匹配相应测速配置 |
| 输送机倾角 | 技术指标页标注≤17°；具体选型还需核对物料滑移及安装条件 |
| 适用托辊形式 | 三节槽型及平托辊 |
| 秤架环境温度 | -20℃～+50℃ |
| 仪表运行温度 | -10℃～+50℃ |
| 仪表供电 | AC 220 V、50 Hz；允许波动及功耗按所配仪表确认 |
| 基本计量结果 | 瞬时流量、累计重量 |
这些是手册列出的系列选型范围，不能理解为任意一台皮带秤都可以同时覆盖全部带宽、带速和流量。具体设备应按现场参数确定秤架规格、安博网_安博（中国）有限公司 量程及仪表配置。
ICS系列电子皮带秤主要由以下四部分组成：
| 组成部分 | 主要作用 |
|---|---|

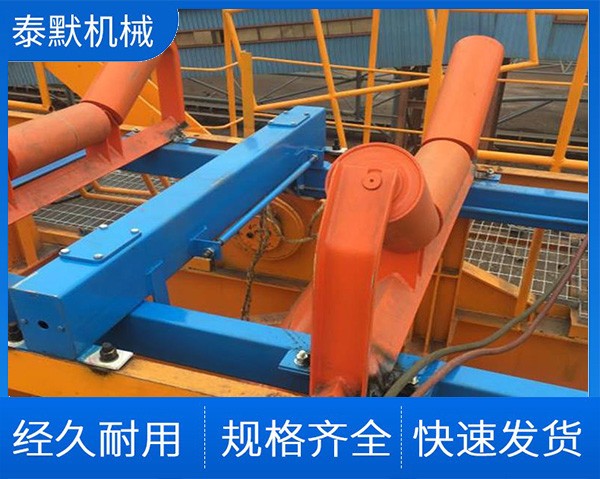

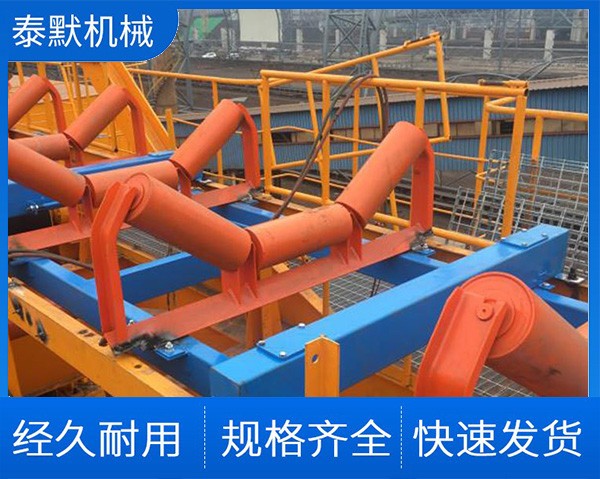

| 称重桥架及称重托辊 | 安装在输送机计量段，承接并传递物料载荷 |
| 称重安博网_安博（中国）有限公司 | 将载荷变化转换为电信号 |
| 速度安博网_安博（中国）有限公司 | 检测皮带运行速度，为流量计算和累计提供速度信号 |
| 称重仪表／积算器 | 处理重量与速度信号，显示瞬时流量和累计重量，并完成参数设置及校准 |
不同型号的秤架结构、托辊数量、安博网_安博（中国）有限公司 数量和量程，应以对应型号图纸及供货清单为准。
需要扩展功能时，可按项目要求确认：
**PLC或上位机通信：**手册中的2001型仪表可选配RS-232或RS-485通信板，通信协议与接入方式需核对。
**模拟量信号：**2001型仪表可选配4–20 mA电流输入／输出扩展板，具体通道及用途在订货时明确。
**现场报警：**根据所配仪表及输出配置，设置高低流量、负载等报警需求。
**校验配套：**按选定校准方法配置挂码、链码或实物校验条件，相关装置应单列。
**给料控制：**有自动调节流量需求时，另行配置适用控制器、执行设备和控制回路。
1. 同时提供常用流量和最大流量
选型不能只看最大输送量，还应说明正常、最小及最大流量。手册建议常用荷载约为量程的50%–80%，实际选型应结合现场负荷变化评估，避免设备长期在过低或过高负荷下运行。
2. 提供输送机的完整安装条件
除带宽、带速外，还应提供输送机长度、倾角、托辊形式、槽角、间距、张紧方式，以及落料点、导料装置和拟安装位置的照片或图纸。
不同秤架的安装空间与布置要求不同，不能仅凭皮带宽度确定型号。
3. 先检查称重区，再确定改造方案
称重区机架应稳定，托辊应转动灵活并准确对中。安装位置应减少落料冲击、张力变化和曲线段对称量的影响。
现有输送机条件不足时，应把机架加固、托辊调整等工作纳入改造范围。
4. 明确仪表、接口和供货边界
询价时写明是否需要通信、4–20 mA输出、报警、打印或自动给料控制，同时确认输送机本体、控制柜、电缆、安装附件和校验装置是否包含在报价中。
5. 安装后完成初次校准
安装完成后，应按所配仪表及校验配置完成零点、量程等校准。具备条件时，通过实物校准，用实际物料的参考重量核对皮带秤累计结果。
6. 将日常维护纳入使用计划
定期清理称重桥架、秤区托辊和测速滚筒的积尘积料，检查跑偏、张力及测速接触情况。更换、润滑或调整影响称量的部件后，应复核零点及校准状态。
1. ICS-14、ICS-17、ICS-20和ICS-30怎么选？
先明确需要达到的现场计量要求，再结合常用流量、最大流量、带宽、带速、安装空间和输送机条件确定方案。手册列出的准确度可以用于初步比较，不能单凭型号或一个准确度数字完成选型。
2. 原有皮带输送机可以加装电子皮带秤吗？
可以先进行安装条件评估。重点检查机架刚度、可用直线段、落料点距离、托辊条件、张紧方式及皮带运行状态。需要加固或调整的，应在安装前落实。
3. 皮带秤的“整机”是否包含整台输送机？
本手册介绍的计量系统主要包括称重桥架、称重安博网_安博（中国）有限公司 、速度安博网_安博（中国）有限公司 和称重仪表。是否包含输送机本体、电机、控制柜和安装服务，应在报价与供货清单中分别写明。
4. 为什么仪表精度高，现场称量仍可能有偏差？
整套系统还受到皮带张力、跑偏、托辊状态、积料、测速情况、安装质量及校准状态的影响。现场出现偏差时，应检查整个称量系统，而不是只看仪表参数。
5. 能接PLC或厂里的上位机吗？
可通过匹配的仪表与接口配置实现。手册列出的2001型仪表通信板和电流输入／输出板属于选购件，需提前确认接口类型、通信协议、数据内容及供货配置。
6. 有自动校准功能，就不需要实物校验了吗？
不能这样理解。自动零点或量程校准完成的是相应校准过程；实物校准则使用实际物料及参考重量核对计量结果。应结合现场计量要求、仪表功能与校验条件制定方案。
7. 询价需要提供哪些资料？
建议提供物料名称及特性、正常／最小／最大流量、带宽、带速、倾角、托辊参数、拟安装位置照片，以及准确度、通信接口和校验要求。这些信息有助于确定型号、配置与报价范围。
资料名称：ICS系列电子皮带秤说明书
涉及系列：ICS-14、ICS-17、ICS-20、ICS-30
资料内容：秤体原理、技术参数、安装维护及配套仪表操作
文件格式：PDF
页数：64页
如需完整说明书、对应型号的安装尺寸图、系统配置清单或采购选型咨询，请联系安博网_安博（中国）有限公司 有限公司。
联系电话：0516-82615430
手机：13813483502
徐州泰默ICS-14型电子皮带秤产品页，介绍称重桥架、称重安博网_安博（中国）有限公司 、测速装置及积算仪等系统组成。了解产品资料，并结合物料、流量及现场安装条件咨询整机配置与选型。
徐州泰默ICS-20型电子皮带秤产品页，介绍设备结构、安装尺寸、技术参数及系统组成。采购前可根据带宽、带速、流量和计量用途，沟通对应规格、现场安装要求与整机配置。
徐州泰默ICS-30型电子皮带秤产品页，介绍用于输送物料瞬时流量和累计量计量的设备组成与工作原理。了解称重、测速及积算配置，并结合现场工况和计量要求咨询选型
徐州泰默ICS-17型电子皮带秤产品介绍与订购咨询。选型时可提供精度要求、物料流量、带速、输送机长度及倾角等现场参数，与技术人员确认对应型号、配置及安装条件。
精度等级怎么选，先看这笔数的用途：对外贸易结算选高精度档（如ICS-17，动态累计误差＜±0.25%），内部核算考核用核算档（如ICS-30，≤±1%）——选完档位只是第一步，到手精度还要靠现场安装和校准守住。
电子皮带秤信号线如何布置？本文围绕穿管保护、屏蔽处理及与动力线保持距离三个方面，介绍称重安博网_安博（中国）有限公司 信号布线的注意事项，为现场安装和维护提供参考。
电子皮带秤是计量器具，不是买完就完的设备——装上只是开始，之后每年的校准、备件、故障响应，都要跟厂家打交道十年八年。所以选厂家这件事，值得比选型号多花一倍时间。
“刚标定准、过几天又偏”首先要区分：零点在变、量程在变、测速在变，还是用于比较的物料与统计口径发生了变化。反复修改一个系数，可能把某一天调准，却掩盖真正的故障。
【建议分步处理】
1. 先保存现场状态。导出当前参数、最近一次标定记录、原始累计值和对比称量记录，记录异常出现时间，不先覆盖旧参数。
2. 检查重复性。在机械、流量和速度条件尽量相同的情况下重复试验。若结果一会儿偏高、一会儿偏低，应先处理不稳定因素；一个固定系数不能消除这种离散性。
3. 区分误差形态。空带也累计，优先查零点及附加受力；空带稳定、过料近似固定比例偏差，检查量程、速度系数及参考称量；随流量或速度变化而改变偏差，检查受力、量程覆盖和速度测量。以上只是诊断线索，不能仅凭现象认定某个部件损坏。
4. 对照事件找变化。把误差变化与降雨、温度、积料、张紧调整、托辊更换、皮带接头经过、仪表重启等时间点对应起来。
5. 每次只处理一类已确认的问题，复做零点核查和相应负载试验，使用独立的后续试验验证，不把用于调系数的那次数据当作全部验收证据。
【建议建立的记录】
同一张表中保留日期、空带零点、带速、流量区间、参考质量、皮带秤示值、相对误差、参数版本及维修事件。初期观察周期可根据现场风险设定，不能把“连续观察几天”写成全国统一法定要求。
【结论】
先恢复重复性，再调整准确性，最后验证长期稳定性。制造商原厂维护资料将张紧、皮带状态、测速、安博网_安博（中国）有限公司 以及维修后的复查列入管理内容；本题的分步诊断为在这些原理基础上整理的工程建议。
首先确认是“显示着以前的累计量”，还是“空带时累计量仍持续增加”。历史累计量不为零本身不是故障；确认没有物料后仍持续计量，才需要检查零点、机械状态、测速和累计逻辑。不能一开始就把小流量切除值调大，让问题表面消失。
第一步，确认真的空带。停止上游给料并让尾料排净，检查称重区及回程带的粘料、积水、异物，以及是否存在旁路落料。观察运行时只能在安全位置进行；清扫、拆装和机械调整须按现场规程停机、隔离能源并防止意外启动。
第二步，同步记录空带时的原始载荷、速度、瞬时流量和累计量变化。区分固定偏正、正负波动、按皮带一圈周期波动，以及完全停带后仍累计等不同现象。
第三步，排查称重区的非正常受力。重点看秤架是否被积料顶住、限位件是否接触、托辊是否卡滞、皮带是否跑偏、导料槽或裙边是否影响称重段。制造商维护资料强调，输送机本身也是称重系统的一部分。
第四步，检查测速与电气状态。实际停带却仍有速度值，要查测速脉冲、接线、信号干扰和PLC读取；不能把电机运行命令直接等同于真实带速。
第五步，机械和信号状态稳定后，按该型号说明书，在规定的完整皮带周回条件下核查零点，保存调整前后的值，并复测。变速运行时还要核查不同常用速度下的空带表现。
【判断要点】
若零点存在固定的单位长度载荷偏差，运动的皮带会把这项偏差不断积分成虚假吨位。例：偏差为0.2 kg/m、带速2 m/s时，理论虚假流量为1.44 t/h；此例假设没有切除或其他修正，只用于说明原理。零点检查、量程标定、累计清零是三件不同的事，不能互相替代。
【继续诊断需要的资料】
秤和仪表型号、空带载荷与速度趋势、完整一圈时间、累计量起止读数、近期清扫或维修记录。上述流程为工程排查建议，具体调零条件参照设备说明书及适用规程。
常规皮带秤优先选：基础高出地面（抬高式，无地坑）；只有场地受限、输送机整体标高固定，才考虑和地面齐平（浅地坑）。
注意：这里说的是秤架混凝土基础，不是皮带托辊面，称重托辊必须和前后输送机托辊标高一致，不能高低错台。
✅ 优点
排水最好：撒料、雨水直接流走，安博网_安博（中国）有限公司 、秤架底部不积水，减少腐蚀、零点漂移，高地下水位、砂石 / 矿山粉料现场首选。
检修空间充足：秤架下方能伸手、放工具，方便换安博网_安博（中国）有限公司 、链码标定、清理积料；不用下坑作业，安全。
土建简单省钱：不用挖土坑、不用做坑内防水、集水井、排污泵；原有地坪上直接浇筑独立基础即可。
基础和厂区地坪做隔振缝，地面震动不会直接传导到秤基础，利于计量稳定。
❌ 缺点
基础凸起，地面有台阶，人员、叉车通行要注意安全，必要时做踏步 / 防护栏杆；
输送机整体高度会抬高，要复核上下游溜管、皮带机头机尾标高是否匹配。
✅ 优点
地面平整无台阶，通行顺畅，场地空间狭小、输送机标高不能改动时才考虑。
❌ 缺点（痛点很多）
坑内积料、积水是最大麻烦：物料撒落掉坑底，清理困难；下雨容易积水，泡安博网_安博（中国）有限公司 、接线盒，极易造成漂移、故障，必须配套做坑底找坡 + 集水井 + 排水泵，土建成本高很多。
坑内粉尘潮湿，腐蚀更快；检修要下坑，空间狭小，链码标定、拆装秤架不方便。
基坑土建要做防水、防渗，若地基沉降，会直接影响皮带秤精度。
矿山、砂石、粉煤灰、粉料多、地下水位高 → 抬高基础（高出地面）
车间内，叉车频繁穿梭，输送机标高固定，没有办法抬高 → 浅基坑（齐平），一定要做完善排水
高精度贸易结算皮带秤：优先抬高式，减少积水积料带来零点漂移
土建要点（两种方案都必须遵守）
皮带秤基础必须独立，和周边地坪、输送机支架基础之间留隔振缝隙，不能浇筑成一体，防止振动传递影响称重精度；
基础混凝土要有足够厚度与配筋，防止沉降；
称重段前后至少 3 组过渡托辊的地基同样要坚实。
